JETI DUPLEX 2.4EX Central Box 400 + 2x Rsat2 + RC Switch

JETI DUPLEX 2.4EX Central Box 400 + 2x Rsat2 + RC Switch

Artikelnummer: 103702
HAN: J-CB-400-RS-RCSW
Kategorie: JETI Duplex 2.4EX Central Box
Hersteller:

Herstellerinformationen:

JETI model s.r.o.
Lomena 1530
74258 Pribor Tschechien
http://www.jetimodel.com/de/

769,00 €

inkl. 19% USt. ,

Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Beschreibung
Bewertungen
Frage zum Artikel

JETI Duplex 2.4EX Central Box 400 + 2x Rsat2 + RC Switch

Produktbeschreibung und Features

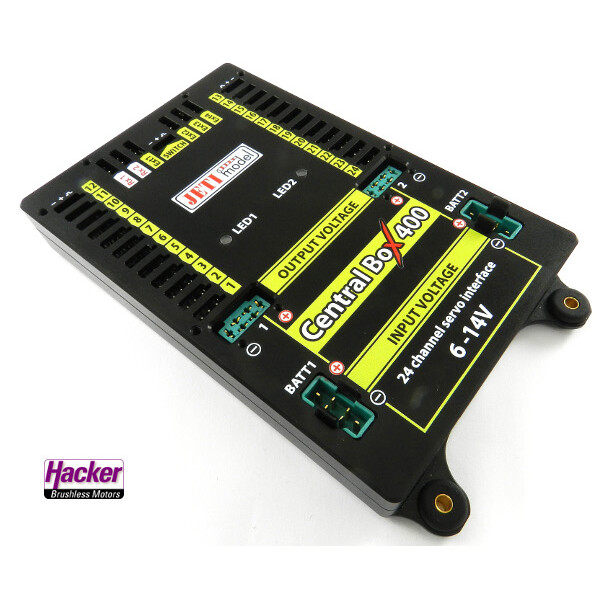

Die CentralBox 400 stellt eine Kombination aus einer hochbelastbaren Akkuweiche mit einstellbarer Spannungsreduzierung, 24 programmierbaren und abgesicherten Servoanschlüssen und bis zu 4 Telemetrieanschlüssen dar. Es können bis zu 2 Empfänger oder Satelliten mit seriellem- (JETI EX-Bus) oder PPM-Summensignal angeschlossen werden. Die Inbetriebnahme erfolgt mit einem codierten Magnetschalter, ein unerwünschtes Ausschalten durch Vibrationen oder Schalterdefekt ist dadurch ausgeschlossen. Die Central Box 400 kann über den RC Switch vom JETI Duplex DS/DC Sender EIN/AUS geschaltet werden.

Konfiguration über JETI Duplex DS/DC-Sender

Mit JETI Duplex DC/DS-Sendern kann das gesamte Potenzial der Central Box 400 voll genutzt werden. Über die Geräteübersicht des JETI Duplex DS/DC-Senders kann sehr einfach die gesamte Konfiguration der Servoausgänge, DITEX Servo- sowie JETI EX-Telemetrie, Funktionszuweisung usw. vorgenommen werden.

Kompatibilität mit Futaba S.Bus

Die Central Box 400 kann auch mit zwei S.Bus-Empfängern (z. B. Futaba R7003SB) verwendet werden. Einstellungen und das Auslesen der Telemetriewerte müssen allerdings über eine separat erhältliche JETIBOX vorgenommen werden.

Ein- und Ausschaltvorgang

Der Ein- und Ausschaltvorgang der Central Box 400wird mit dem mitgeliefertem magnetischen Schaltgeber vorgenommen.

Empfohlene Empfänger

Als Empfänger können z. B. 2 RSat2- oder auch REX3-Empfänger genutzt werden. Optional ist der Einsatz eines REX Assist-Empfängers zusammen mit einem RSat2-Empfänger möglich, so erhält man eine Central Box mit Gyrostabilisierung.

Eigenschaften

Einstellbares leistungsstarkes BEC zur Spannungsstabilisierung(Anschluss von Standard- oder HV-Servos)
DITEX Servo-Telemetrie-Unterstützung
Möglichkeit zum Anschluss von bis zu 3 Empfängern mit serieller Kommunikation
eingebaute Expander-Funktion mit der Möglichkeit des unabhängigen Anschlusses von bis zu vier JETI EX Sensoren
Eingang für Magnetschalter oder RC-Schalter
Stromversorgungsbatterien über MPX-Stecker angeschlossen
100Hz-Modus der Servoausgänge (10ms Periode)
EX-Telemetrieunterstützung (Messung von Spannung, Strom, Kapazität, Temperatur usw.)
Einfache Einstellungsänderungen über DC/DS-Sender („Device Explorer“)
Robuste Metallkonstruktion mit Befestigungslöchern

Technische Daten Central Box 400

Feature	Central Box 400
Servosteckplätze	24
Empfängersteckplätze	bis zu 3
Satellitenunterstützung	Ja
Telemetrie	Ja
DITEX Servotelemetrie	Ja
Akkueingänge	2
Stromversorgung [V]	6,0 bis 14,0
Spannungsregler [V]	5,0 bis 8,4
Dauerstrom [A]	30
Spitzenstrom (ca. 300ms) [A]	200
Stromaufnahme im AUS-Zustand [µA]	60
Betriebstemperatur [°C]	-20 bis 75
Abmessungen [mm]	86 x 130 x 19
Gewicht [g]	271

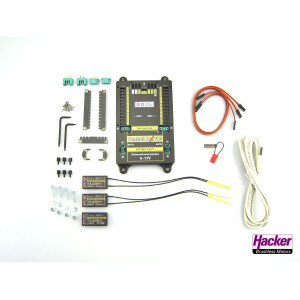

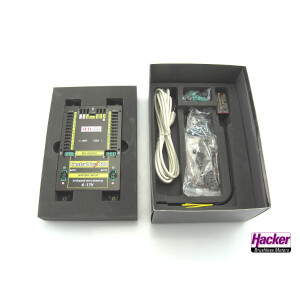

Lieferumfang

1 JETI Duplex 2.4EX Central Box 400 + 2x Rsat2 + RC Switch und 1 Patchkabel.

Wichtiger Hinweis

Wird der Cortex pro an einer CentralBox betrieben, bitte unbedingt ein zusätzliches Patchkabel zur +/- Versorgung nutzen. Siehe die ausführliche bavarianDEMON CORTEXpro Anleitung.

Keine Sensoren von Drittanbietern an EXT4 anstecken! Einige Sensoren von Drittanbietern versetzen die CB400 beim Einschalten in den Programmiermodus! Dadurch besteht die Gefahr, dass die Sensoren die CB400 "umprogrammieren" und somit das Modell nicht mehr geflogen werden kann!

Anleitung zum Download

Hier finden Sie eine detaillierte und bebilderte Schritt-für-Schritt Anleitung zum Bindevorgang von 2x DUPLEX 2.4EX Rsat2 und 1x Duplex Rsat 900 Empfänger an eine CentralBox 210/220. Bitte testen Sie anschließend die HF-Verbindungen und Empfängereinstellungen mit zwei 2,4 GHz Empfängern und dem optionalen 900 MHz Backup-System.
