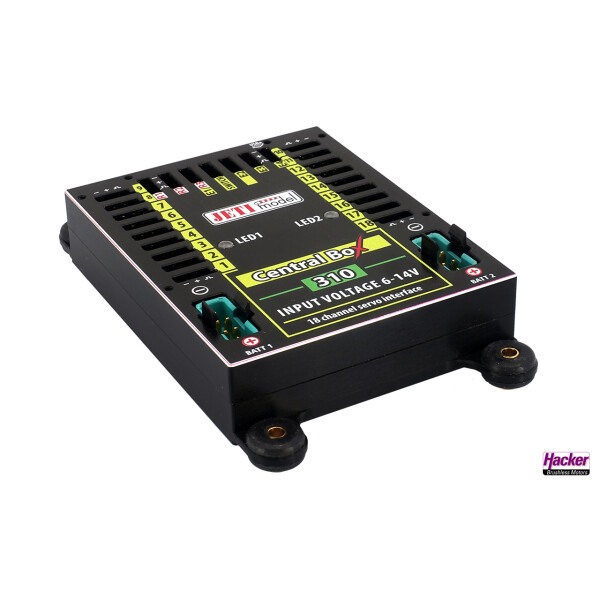

JETI Duplex 2.4EX Central Box 310
Produktbeschreibung und Features
Die Central Box 310 wurde für ein umfassendes Management mehrerer Servos und zwei Empfängerakkus für ein Modell mit hohen Sicherheitsansprüchen entworfen. Die Zentralbox 310 hat volle unverminderte Leistung vom internen BEC an den Servoausgängen. Speziell für den Einsatz auch leistungsstarker und stromhungriger Servos wurde bei der Central Box 310 ein Aluminiumgehäuse eingesetzt und auf die Überstromabsicherung der Servossteckplätze verzichtet. Die Central Box 310 bietet echte Akku-Redundanz, DITEX-Servotelemetrie, JETI EX-Telemetrie und bis zu drei Empfängereingänge (2x 2,4GHz und 1x 900MHz) für vollständige Strom- und HF-Signalredundanz.
Konfiguration über JETI Duplex DS/DC-Sender
Mit JETI Duplex DC/DS-Sendern kann das gesamte Potenzial der Central Box 310 voll genutzt werden. Über die Geräteübersicht des JETI Duplex DS/DC-Senders kann sehr einfach die gesamte Konfiguration der Servoausgänge, DITEX Servo- sowie JETI EX-Telemetrie, Funktionszuweisung usw. vorgenommen werden.
Kompatibilität mit Futaba S.Bus
Die Central Box 310 kann auch mit zwei S.Bus-Empfängern (z. B. Futaba R7003SB) verwendet werden. Einstellungen und das Auslesen der Telemetriewerte müssen allerdings über eine separat erhältliche JETIBOX vorgenommen werden.
Ein- und Ausschaltvorgang
Der Ein- und Ausschaltvorgang der Central Box 310 wird mit dem mitgeliefertem magnetischen Schaltgeber vorgenommen.
Empfohlene Empfänger
Als Empfänger können z. B. 2 RSat2- oder auch REX3-Empfänger genutzt werden. Optional ist der Einsatz eines REX Assist-Empfängers zusammen mit einem RSat2-Empfänger möglich, so erhält man eine Central Box mit Gyrostabilisierung.
Eigenschaften
- Einstellbares leistungsstarkes BEC zur Spannungsstabilisierung(Anschluss von Standard- oder HV-Servos)
- DITEX Servo-Telemetrie-Unterstützung
- Möglichkeit zum Anschluss von bis zu 3 Empfängern mit serieller Kommunikation
- eingebaute Expander-Funktion mit der Möglichkeit des unabhängigen Anschlusses von bis zu vier JETI EX Sensoren
- Eingang für Magnetschalter oder RC-Schalter
- Stromversorgungsbatterien über MPX-Stecker angeschlossen
- 100Hz-Modus der Servoausgänge (10ms Periode)
- EX-Telemetrieunterstützung (Messung von Spannung, Strom, Kapazität, Temperatur usw.)
- Einfache Einstellungsänderungen über DC/DS-Sender („Device Explorer“)
- Robuste Metallkonstruktion mit Befestigungslöchern
Optionaler Überlastschutz
Bei der Central Box 310 wurde auf die eingebaute Überlastsicherung der einzelnen Servosteckplätze verzichtet. Um kritische Servos wie z. B. Schleppkupplungs-, Einziehfahrwerk- oder Störklappenservos abzusichern, kann die optional erhältliche Überlastsicherung DPSI OCP (Reiter Zubehör) verwendet werden.

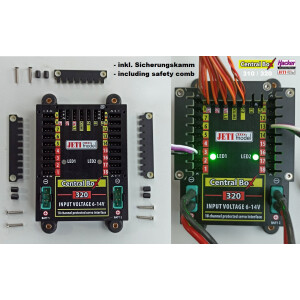

Vergleichstabelle Central Box 310/320
| Feature |
Central Box 310 |
Central Box 320 |
| Servosteckplätze |
18 |
18 |
| Abgesicherte Servosteckplätze (für Servos mit max. 30kg/cm) |
--- |
10 |
| Abgesicherte Servosteckplätze (für Servos mit max. 60kg/cm) |
--- |
8 |
| Empfängersteckplätze |
bis zu 3 |
bis zu 3 |
| Satellitenunterstützung |
Ja |
Ja |
| Telemetrie |
Ja |
Ja |
| DITEX Servotelemetrie |
Ja |
Ja |
| Akkueingänge |
2 |
2 |
| Stromversorgung [V] |
4,0 bis 14,0 |
4,0 bis 14,0 |
| Spannungsregler |
5,0 bis 8,4 |
5,0 bis 8,4 |
| Dauerstrom [A] |
20 |
20 |
| Spitzenstrom (ca. 2 Sekunden) [A] |
80 |
80 |
| Leerlaufstrom [µA] |
180 |
180 |
| Betriebstemperatur [°C] |
-20 bis 75 |
-20 bis 75 |
| Abmessungen [mm] |
66 x 107 x 21 |
66 x 107 x 21 |
| Gewicht [g] |
135 |
135 |
Lieferumfang
1 JETI Duplex 2.4EX Central Box 310, 1 Magnetschalter, 1 Magnetschlüssel und 1 Patchkabel.
Wird der Cortex pro an einer CentralBox betrieben, bitte unbedingt ein zusätzliches Patchkabel zur +/- Versorgung nutzen. Siehe die ausführliche bavarianDEMON CORTEXpro Anleitung.
